Stahlkäfig-Walzschweißmaschine: Ein automatisierter Vorreiter für Effizienz und Qualität bei der Umformung von Stahlstäben

In modernen Infrastrukturprojekten wie Brücken, Gebäuden und Schienenverkehr bilden Stahlkörbe das Kerngerüst von Pfahlgründungen. Ihre Verarbeitungseffizienz und -qualität stehen in direktem Zusammenhang mit dem Fortschritt und der Sicherheit des gesamten Projekts. Die traditionellen manuellen Binde- und halbautomatischen Schweißverfahren sind nicht nur zeit- und arbeitsaufwändig, sondern erschweren auch eine gleichmäßige Qualitätskontrolle. Vor diesem Hintergrund hat sich die Stahlkörbe-Walzschweißmaschine genau zum richtigen Zeitpunkt etabliert. Mit ihrer bahnbrechenden, automatisierten und intelligenten Produktionsmethode hat sie sich zu einer verdienten „revolutionären“ Anlage in der Stahlverarbeitung entwickelt.

I. Produktdefinition: Was ist eine Stahlkäfig-Walzschweißmaschine?

Sein Kernarbeitsprinzip ist wie folgt: Die Ausrüstung fixiert die Hauptstangen und die Antriebsscheibe treibt die Hauptstangen in Drehung. Gleichzeitig werden die Stahlstangen auf der Steigbügelscheibe durch den Vorschubmechanismus kontinuierlich um die Hauptstangen gewickelt. An der Wickelstelle verschweißen mehrere Schweißköpfe synchron und bilden so eine feste und zusammenhängende Spiralstruktur.

II. Kernvorteile: Warum eine Stahlkäfig-Walzschweißmaschine wählen?

1. Höchste Effizienz, verdoppelte Produktionskapazität

• Kontinuierlicher Betrieb: Es ermöglicht die automatisierte, kontinuierliche Produktion von Stahlkäfigen und macht das bei herkömmlichen Methoden erforderliche Segmentschweißen und anschließende Verbinden überflüssig.

• Enorme Geschwindigkeit: Die Herstellung eines standardmäßigen 12 Meter langen Stahlkäfigs dauert nur 30–50 Minuten und ist damit 3–5 Mal effizienter als herkömmliches manuelles Schweißen. So lassen sich die Anforderungen an zentralisierte und großvolumige Stahlkäfige bei Großprojekten problemlos erfüllen.

2. Hervorragende Qualität, gleichbleibende Leistung

• Standardisierte Leistung: Präzise gesteuert durch Computer oder SPS (Speicherprogrammierbare Steuerung), gewährleistet sie einen gleichmäßigen Abstand zwischen Hauptstäben und Bügeln, volle und feste Schweißpunkte sowie die vollständige Einhaltung der Konstruktionsvorgaben.

• Kontrollierbare Qualität: Probleme, die durch manuelle Bearbeitung entstehen, wie fehlende oder fehlerhafte Schweißnähte sowie ungleichmäßige Abstände, werden grundsätzlich vermieden. Die Gesamtfestigkeit, Steifigkeit und Gleichmäßigkeit des Stahlkäfigs sind zuverlässig gewährleistet.

3. Deutliche Kostenreduzierung, verbesserter Nutzen

• Dramatische Reduzierung der Arbeitskosten: Nur 1–2 Bediener sind erforderlich, um den Prozess zu überwachen, Materialien zu befüllen und fertige Produkte zu entladen. Im Vergleich zu herkömmlichen Teams von 6–8 Personen lassen sich die Arbeitskosten um mehr als 60 % senken.

• Geringerer Verbrauch von Materialien und weniger Verluste: Durch die präzise Steuerung des Materialverbrauchs werden der Abfall von Stahlstangen und der übermäßige Verbrauch von Schweißmaterialien reduziert, was zu einer signifikanten Senkung der gesamten Produktionskosten führt.

4. Sicherheit, Umweltschutz und verbesserte Arbeitsbedingungen

• Betriebssicherheit: Die Arbeiter müssen keine intensiven und risikoreichen Schweißarbeiten mehr in dichten Ansammlungen von Stahlstangen durchführen, wodurch das Risiko von mechanischen Verletzungen und Stromschlägen erheblich reduziert wird.

• Umweltfreundlichkeit: Die Ausrüstung ist üblicherweise mit einem Schweißrauchabsaugsystem ausgestattet, was die Arbeitsbedingungen verbessert und den Anforderungen des modernen umweltfreundlichen Bauens entspricht.

•

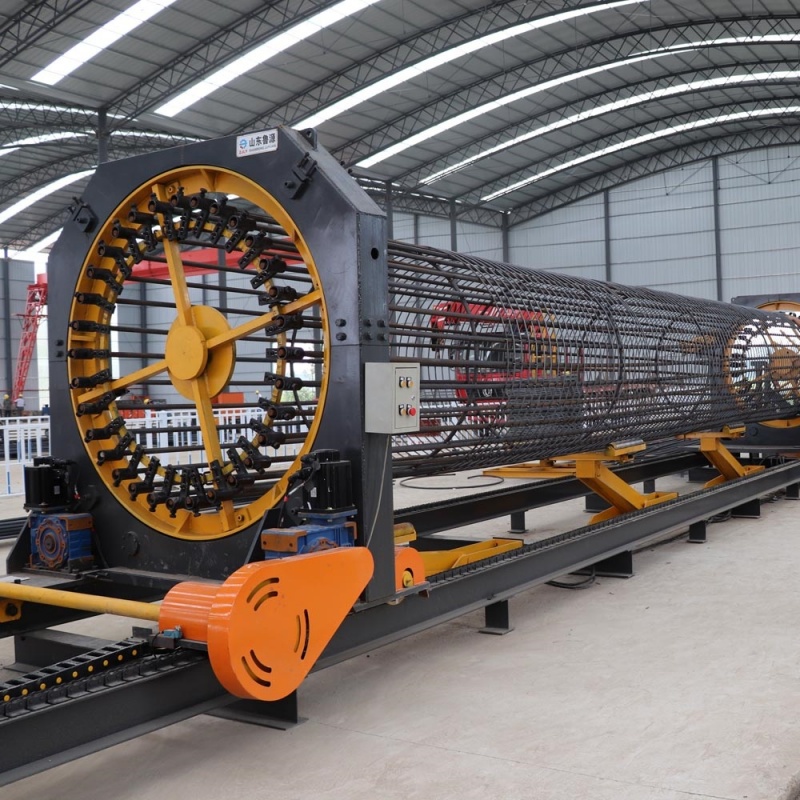

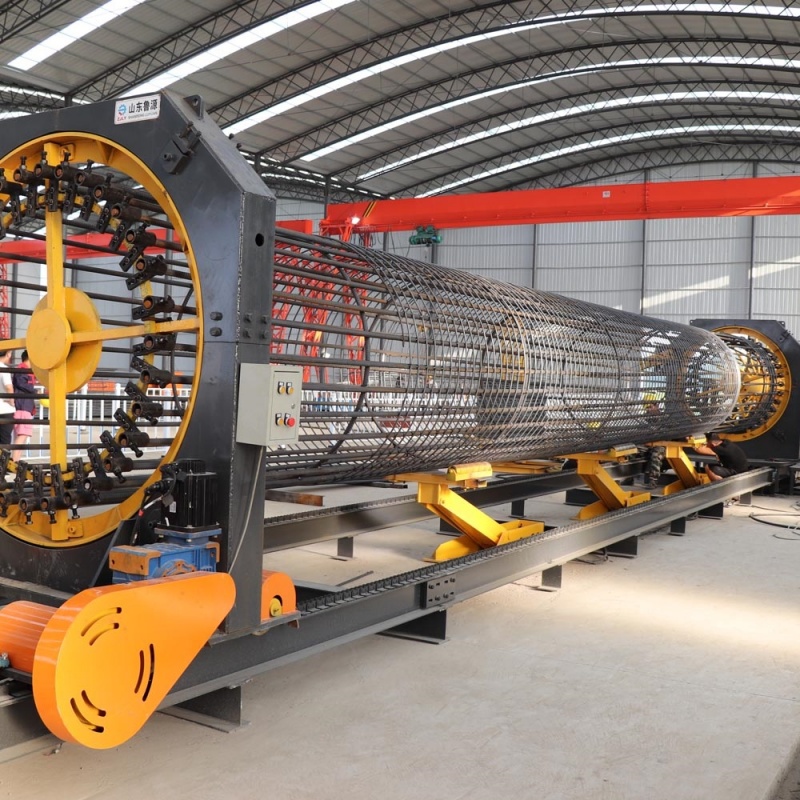

III. Hauptstruktur und technische Merkmale

• Hauptrahmen: Eine robuste Stahlkonstruktion, die eine stabile Betriebsgrundlage für die Geräte bietet.

• Hauptstangen-Zuführ- und Klemmsystem: Transportiert die Hauptstangen automatisch in die vorgegebene Position und klemmt sie zuverlässig, um ein Abweichen während der Rotation zu verhindern.

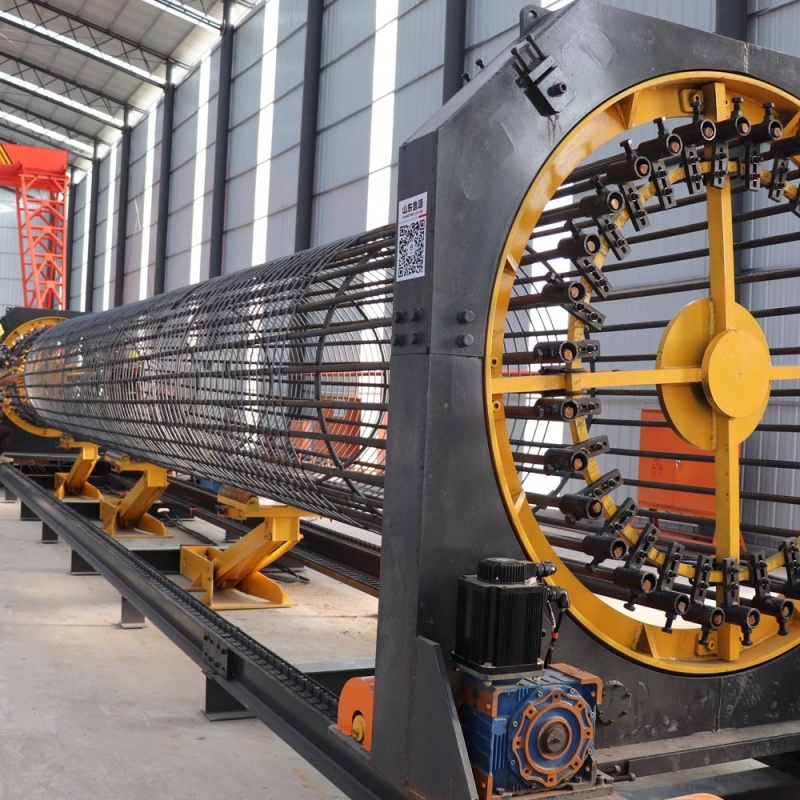

• Drehantriebsmechanismus: Versetzt die Hauptstäbe über eine leistungsstarke Antriebsscheibe in Rotation, die als Energiequelle für den Wickelvorgang dient.

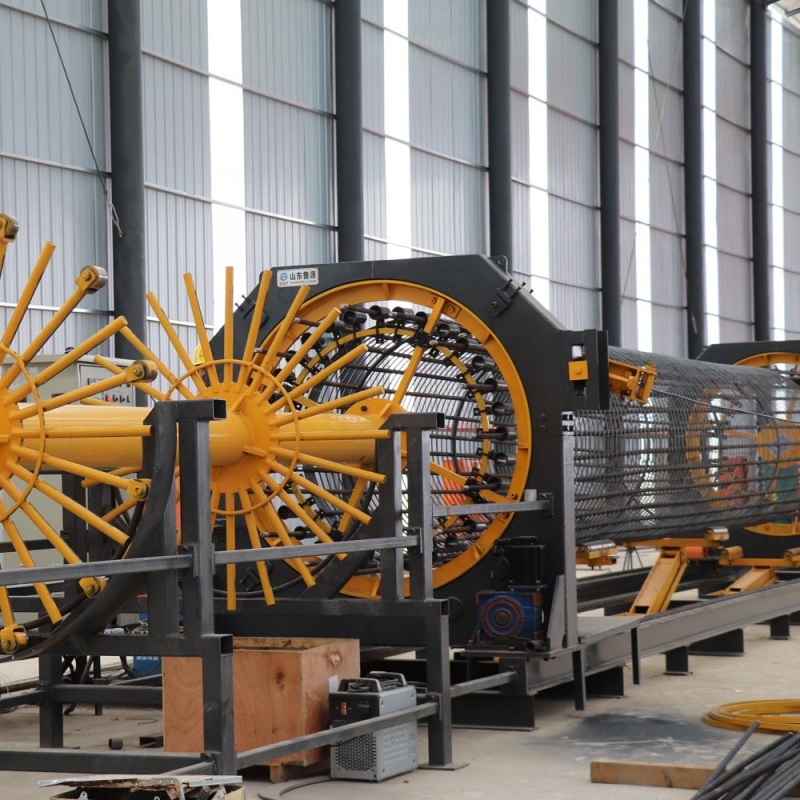

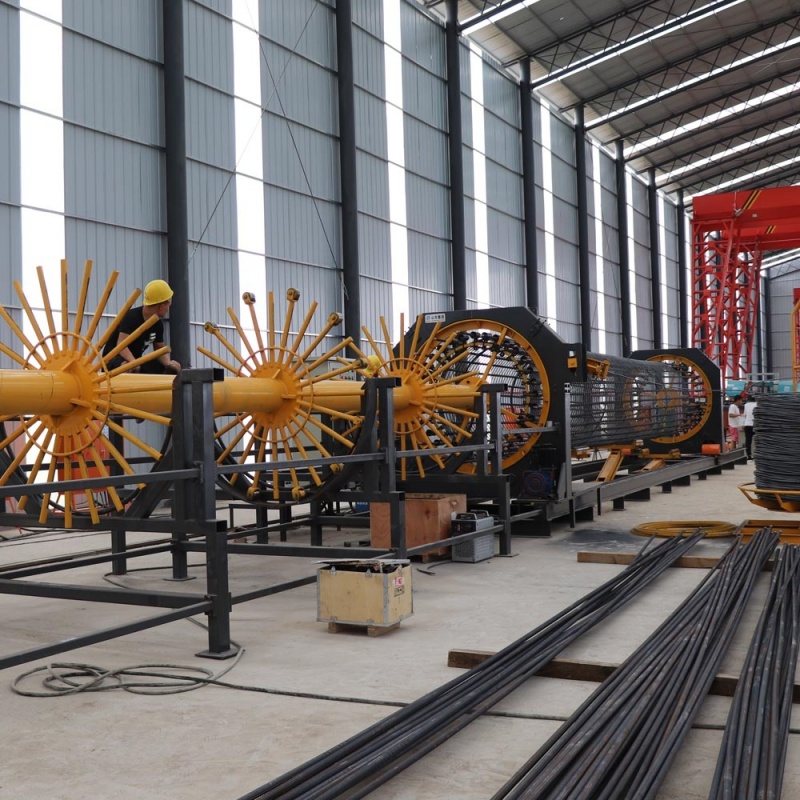

• Bügelabwickel- und Richtmechanismus: Richtet die aufgewickelten Bügelstahlstangen aus und transportiert sie präzise entsprechend der eingestellten Steigung.

• Synchrones Schweißsystem: Ausgestattet mit mehreren einstellbaren Schweißbrennern, die unter SPS-Steuerung mit der Rotationsbewegung synchronisiert werden, um ein gleichzeitiges und gleichmäßiges Mehrpunktschweißen zu erreichen.

• Intelligentes Steuerungssystem: Das „Gehirn“ der Anlage, üblicherweise mit SPS und Touchscreen. Es kann Parameter für verschiedene Stahlkäfigspezifikationen (wie Durchmesser, Länge und Teilung) voreinstellen und speichern und ermöglicht so die Ein-Tasten-Bedienung und Fehlerdiagnose.

Technische Highlights:

• Anpassbare Parameter: Wichtige Parameter wie Durchmesser, Länge und Steigung können innerhalb eines bestimmten Bereichs flexibel angepasst werden (z. B. Durchmesser: 0,8-3,0 Meter), um sich an unterschiedliche Aufträge anzupassen.

• Modulares Design: Erleichtert Transport, Installation sowie die anschließende Wartung und Aufrüstung.

• Optionales automatisiertes Zubehör: Dazu gehören beispielsweise automatische Zuführroboterarme und Ausgabewalzen für Fertigprodukte, die den Automatisierungsgrad weiter erhöhen.

•


IV. Anwendungsszenarien

• Pfahlgründungsprojekte für Schnellstraßen und Eisenbahnbrücken

• Fundamentbau von Hochhäusern und Gewerbeimmobilien

• Bahnhofs- und Tunnelbau für städtische Schienenverkehrssysteme (U-Bahnen, Stadtbahnen)

• Großflächige Infrastrukturprojekte wie Häfen, Docks, Wasserbauwerke und Wasserkraft

• Jede industrielle Anwendung, die großflächige und hochwertige Stahlkäfige erfordert
